Три элемента автоматизированной системы: аппаратное, программное обеспечение и люди

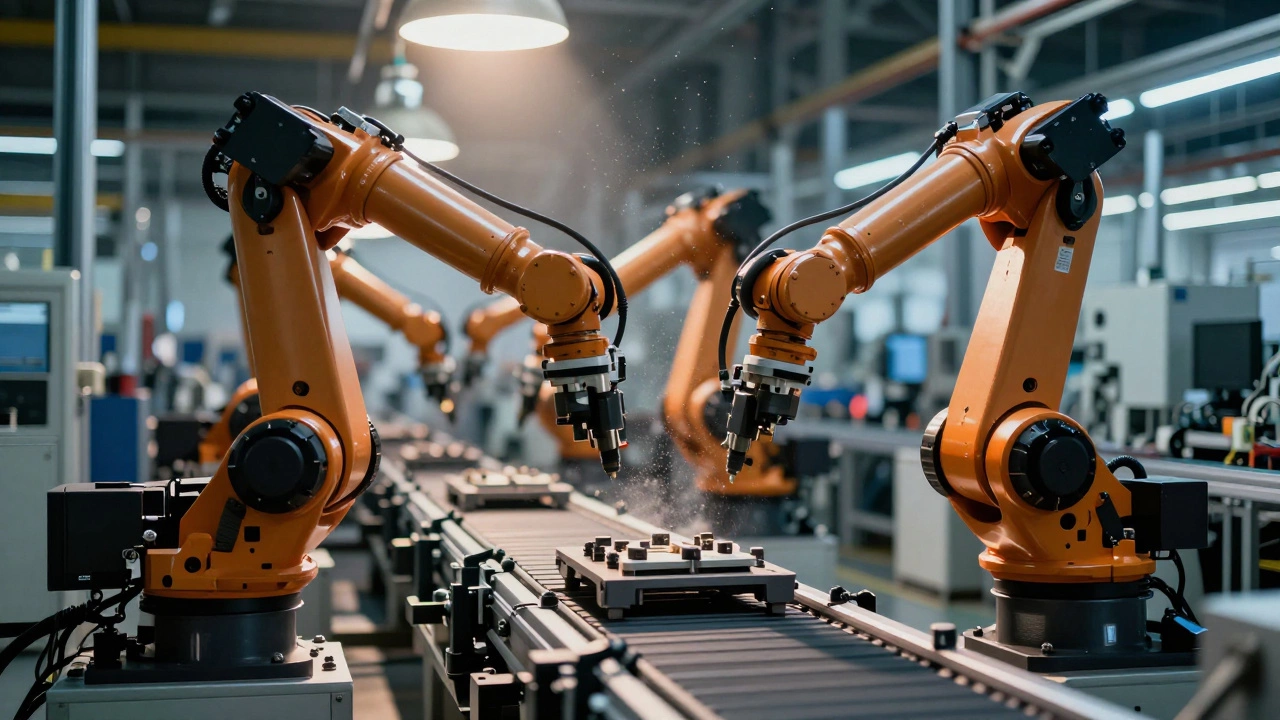

Представьте себе современный завод. Конвейеры работают без остановки, роботы-манипуляторы собирают детали с точностью до миллиметра, а на экране оператора бегут графики температуры и давления. Кажется, что всё делает сама машина. Но если вы заглянете под капот любой такой «умной» линии, вы не найдете магии. Вы увидите строгую структуру.

Многие новички в инженерном деле думают, что автоматизация - это просто покупка дорогого контроллера или установка софта. Это ошибка. Автоматизированная система - это сложный организм, состоящий из трех неразрывных частей. Если убрать хотя бы одну, вся конструкция рухнет. В этой статье мы разберем, кто эти три элемента, как они взаимодействуют и почему именно их баланс определяет успех проекта на производстве.

Первый элемент: Техническое обеспечение (Hardware)

Это «тело» системы. Без физической оболочки никакие алгоритмы не имеют значения. Техническое обеспечение включает все устройства, которые непосредственно контактируют с производственным процессом или обрабатывают сигналы от него.

Здесь царит иерархия. На самом низу стоят датчики (температуры, давления, положения) и исполнительные механизмы (клапаны, двигатели, сервоприводы). Они собирают данные из физического мира и выполняют команды. Сигналы от них поступают к «мозгам» первого уровня - программируемым логическим контроллерам (ПЛК).

Важно понимать: техническое обеспечение должно быть надежным. Заводская среда агрессивна: вибрации, пыль, перепады температур. Обычный офисный компьютер здесь умрет через неделю. Поэтому используется специализированное оборудование, способное работать годами без обслуживания.

Второй элемент: Программно-математическое обеспечение (Software)

Если железо - это тело, то софт - это нервная система и интеллект. Именно программное обеспечение превращает набор проводов и микросхем в управляемую систему. Этот элемент делится на два основных слоя.

Первый слой - это прошивка контроллеров. Здесь живут алгоритмы регулирования. Например, закон ПИД-регулирования, который поддерживает постоянную температуру в печи. Эти программы написаны на языках стандарта IEC 61131-3 (лестничная логика, функциональные блоки, структурированный текст). Они должны работать быстро и предсказуемо, так как ошибка здесь может привести к аварии.

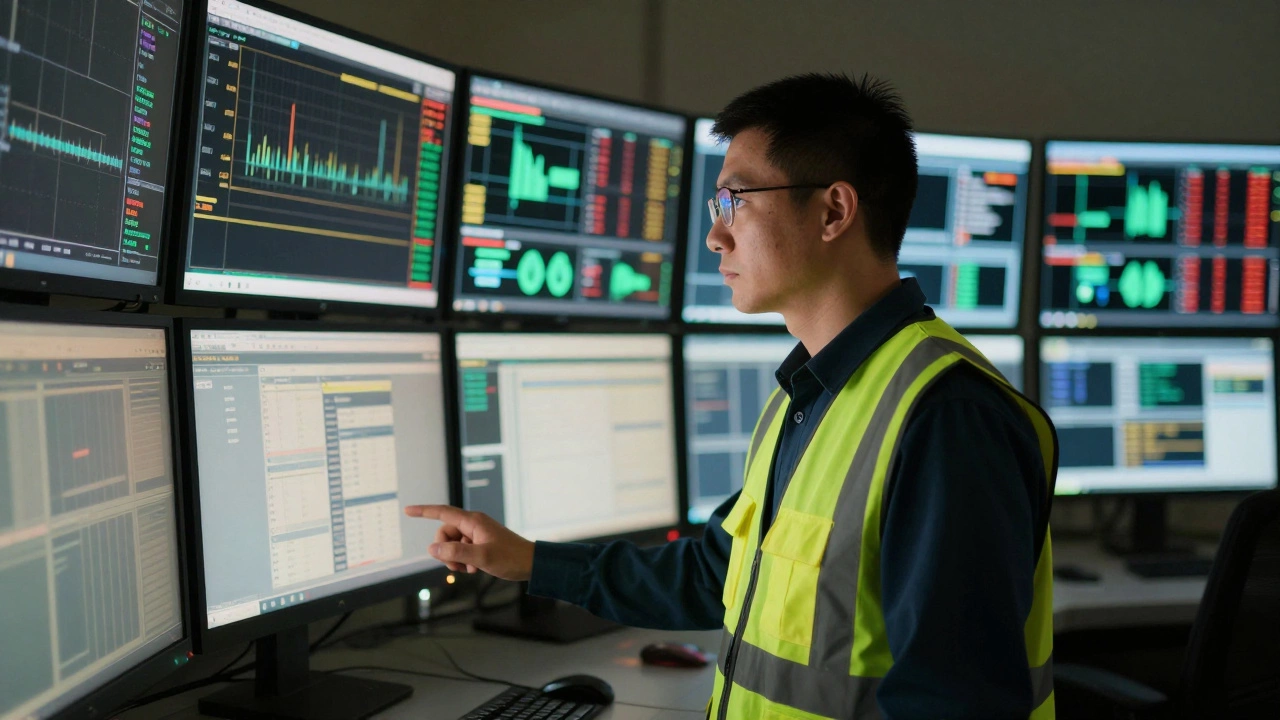

Второй слой - это SCADA-системы и MES (Manufacturing Execution Systems). SCADA отвечает за визуализацию: оператор видит экран с пиддаками, трендами и аварийными сообщениями. MES идет дальше, связывая производство с бизнес-задачами: планирование заказов, учет брака, управление запасами. Сегодня этот уровень активно интегрируется с облачными платформами для анализа больших данных (Big Data) и предиктивного обслуживания.

Без качественного ПО даже самый мощный станок будет просто куском металла. Алгоритмы определяют эффективность, энергопотребление и безопасность всего процесса.

Третий элемент: Человеческий фактор (People)

Это самый недооцененный элемент. Существует миф, что автоматизация исключает человека из процесса. На практике всё наоборот. Чем сложнее система, тем выше требования к людям, которые с ней работают. Человеческий фактор включает три группы:

• Операторы: Люди, которые следят за ходом процесса, реагируют на тревоги и принимают решения в нестандартных ситуациях. Система не может заменить здравый смысл человека при возникновении непредвиденной ошибки.
• Инженеры и программисты: Специалисты, которые проектируют, настраивают и обслуживают систему. Им нужно понимать не только код, но и физику процессов на заводе.
• Руководители: Лица, принимающие стратегические решения на основе отчетов системы. Они интерпретируют данные для оптимизации бизнеса.

Человек является частью контура управления. Система предоставляет информацию, человек принимает решение, система выполняет действие. Если интерфейс SCADA сделан неудобно, оператор ошибется. Если персонал не обучен, он отключит важные функции безопасности. Таким образом, обучение и эргономика рабочего места - это часть автоматизированной системы.

Как эти три элемента работают вместе?

Давайте рассмотрим простой пример: линия розлива напитков.

1. Техническая часть: Датчик уровня фиксирует, что бутылка стоит на месте. Серводвигатель открывает клапан подачи жидкости.
2. Программная часть: Контроллер считывает сигнал с датчика, сравнивает текущий объем с заданным рецептом и дает команду закрыть клапан ровно в нужный момент. SCADA-система записывает факт розлива в базу данных.
3. Человеческая часть: Оператор замечает на экране предупреждение о нестабильном давлении в трубе. Он приостанавливает линию для проверки, предотвращая брак партии. Инженер позже анализирует логи и корректирует параметры работы насоса.

Разрыв связи между этими элементами приводит к сбоям. Например, если купить дорогое оборудование (технический элемент), но написать плохой код (программный элемент), система будет часто выдавать ошибки. Или если внедрить передовую аналитику, но не обучить операторов (человеческий элемент), они будут игнорировать рекомендации системы.

Типичные ошибки при построении АСУ

При реализации проектов автоматизации на заводах часто встречаются следующие проблемы:

• Перекос в сторону «железа»: Заказчик тратит бюджет на самые дорогие контроллеры, экономя на лицензиях ПО и обучении персонала. Результат - мощная, но неэффективная система.
• Игнорирование масштабируемости: Программное обеспечение пишется «под конкретную задачу» без учета будущего расширения производства. Через год приходится переписывать весь код.
• Отсутствие обратной связи с операторами: Интерфейсы создаются инженерами для инженеров, а не для людей, которые будут ими пользоваться часами. Это ведет к усталости и ошибкам.

Успешная автоматизированная система строится на балансе. Инвестирование в каждый из трех элементов должно быть пропорциональным.

Тренды развития элементов АСУ в 2026 году

Ландшафт промышленной автоматизации меняется. Вот как трансформируются наши три элемента:

Техника: Переход к беспроводным датчикам и IoT-устройствам. Провода становятся помехой, поэтому производители массово внедряют стандарты типа WirelessHART и ISA100.11a.

ПО: Внедрение искусственного интеллекта (ИИ) и машинного обучения прямо на уровне edge-вычислений. Системы начинают самостоятельно находить аномалии, которые раньше требовали ручной настройки пороговых значений.

Люди: Появление новых ролей. Традиционный электрик теперь должен уметь читать коды ошибок в цифровых интерфейсах. Возрастает спрос на специалистов по кибербезопасности, так как подключенные заводы становятся мишенью для хакеров.
