Четыре типа планов управления качеством в машиностроении: полное руководство

Вы когда-нибудь видели кипу бумажных документов в цеху, которые никто не читает? Это классическая проблема заводского «качества». Инженеры пишут планы, но они висят на полке, а станки продолжают штамповать брак. В машиностроении разделение функций здесь критично. Если вы запутались, где заканчивается стратегия и начинается инструкция рабочего, ваше производство теряет деньги.

Многие думают, что план качества - это один документ на десять страниц. На самом деле это экосистема. Существует четыре ключевых типа планов, и каждый из них решает свою задачу. Они работают как шестеренки в редукторе: если одна заедает, механизм останавливается. Давайте разберемся, какие именно это типы, как их внедрять и почему без четкого разграничения вы получите хаос.

Что такое план качества и зачем он нужен

План качества (Quality Plan) является документальным описанием правил, ресурсов и последовательности операций, необходимых для достижения требований к качеству конкретного объекта или процесса. Он отвечает на вопросы "что контролировать", "как контролировать" и "кто контролирует".

В контексте современного машиностроения, особенно при работе с международными заказчиками, этот документ - обязательное условие контракта. Но его роль меняется со временем. Если в 90-х мы просто проверяли готовую деталь калибром, то сегодня в 2026 году мы планируем контроль качества еще до закупки металла. Мы используем методы проактивного менеджмента риска.

Без плана вы полагаетесь на интуицию технолога. С планом вы управляете процессом. Главная ошибка начинающих менеджеров - пытаться уместить всё в одну таблицу Excel. Отсюда и неразбериха: начальник цеха хочет знать статистику брака, а оператор станка хочет знать размер допуска. Эти запросы решаются разными типами планов.

Четыре базовых типа планов управления качеством

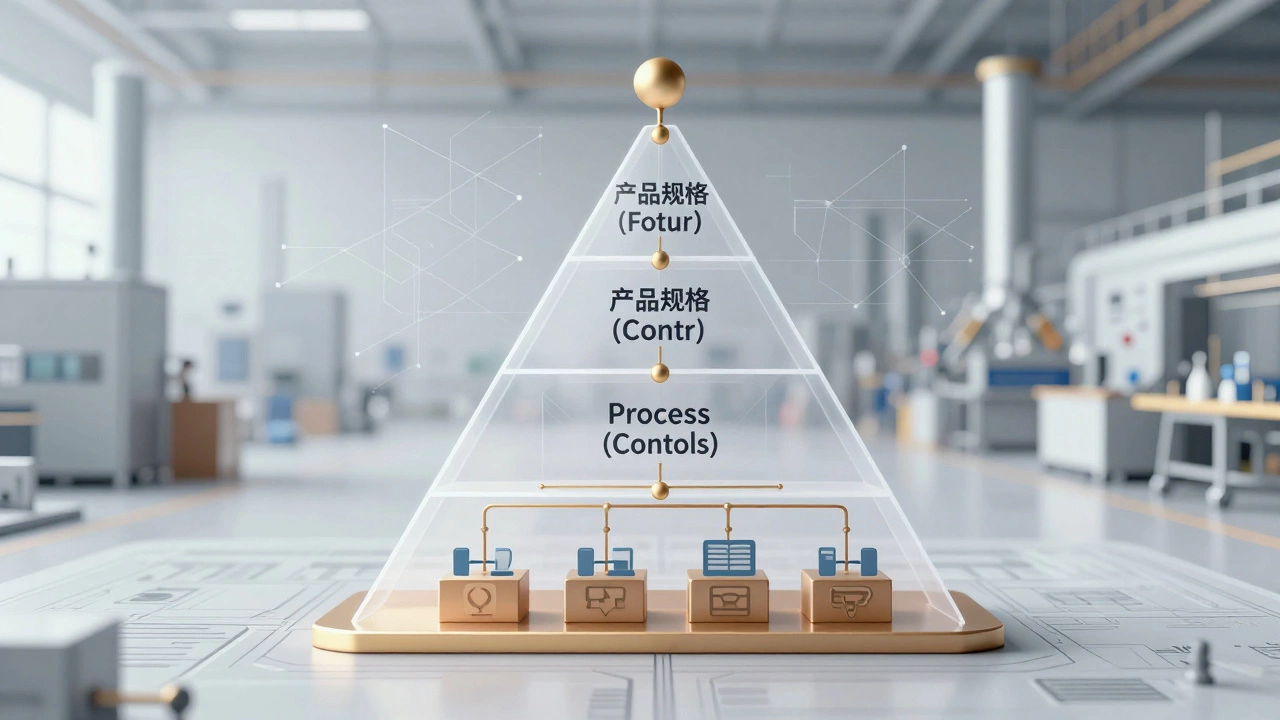

В промышленной практике сложилась иерархия документов, которую можно разделить на четыре четких уровня. Различия заключаются в масштабе действия и горизонте планирования. Ниже рассмотрим каждый тип детально.

1. Организационный план качества (Systemic Plan)

Этот план находится на вершине пирамиды. Он описывает систему в целом. Здесь фиксируются политика компании, основные цели и ответственность руководства. В отличие от других типов, организационный план не привязан к одной детали, например, корпусу насоса. Он касается всего предприятия.

Организационный план качества часто синхронизируется с системой менеджмента качества (СМК), сертифицированной по стандарту ISO 9001. Он определяет общие правила приема поставок, требования к персоналу и процедуру работы с рекламациями. Срок действия такого плана обычно долгосрочный - год или более.

• Для кого: Генеральные директора, топ-менеджмент, внешние аудиторы.
• Ключевой вопрос: Какое качество мы обещаем рынку?
• Пример: Политика нулевого дефекта на сборке двигателей внутреннего сгорания.

Если у вас нет этого плана, ваша деятельность будет похожа на набор случайных действий. Аудитор просто задаст вопрос «Где ваши цели?», и вы останетесь без ответа.

2. Продуктовый план качества (Product Quality Plan)

Теперь спускаемся ниже, к конкретике. Этот план создается под конкретный продукт. Если на заводе собирают компрессоры и турбины, то на каждый тип изделия есть свой документ. Часто он называется «Заявка на изделие» или «Техническое предложение качества».

Здесь прописывается специфика именно этой машины. Какие чертежи актуальны, какие материалы разрешены, какие тесты должны пройти готовые узлы перед упаковкой. Это главный инструмент связи между конструкторским бюро и производством. Без него мастер может использовать остатки старого металла, который уже не соответствует новым техническим условиям (ТУ).

В современных условиях разработку такого плана начинают на этапе проектирования. Используются инструменты APQP (Advanced Product Quality Planning). Документ содержит ссылки на стандартизированные процессы, но уникален для каждой модели изделия.

3. Процессный план качества (Process Quality Plan)

Это «сердце» производства. Именно процессный план говорит технологам и операторам станков, как именно нужно выполнять операции. В машиностроении это часто называют Контрольным Планом (Control Plan). Он связывает параметры оборудования с параметрами продукции.

Представьте, что вы фрезеруете вал. Процессный план скажет вам: режем сталь марки 45Х, подача 2 мм/об, обороты 1200, температура не выше 80 градусов. И самое главное - какой инструмент контроля использовать после каждого шага. Не «проверь линейкой», а «используй координатно-измерительную машину KUKA с точностью до 0.005 мм».

Такие планы обновляются при изменении оснастки или технологии. Если вы заменили станок на новый с ЧПУ, план должен быть переписан. Игнорирование этого шага - частая причина внезапного всплеска брака.

4. План инспекций и испытаний (Inspection and Test Plan - ITP)

Четвертый тип - самый приземленный и оперативный. Он не о том, как делать, а о том, как проверить. Его часто используют строители и крупные производители оборудования. План инспекций и испытаний четко фиксирует точки контроля (Hold Points, Witness Points).

Допустим, вы собрали гидротрансмиссию. В плане указано: «После сборки корпуса остановить работу (Hold Point) для проверки герметичности». Пока инспектор не поставит печать, собирать дальше нельзя. Это жесткий барьер, пропускающий только годные детали.

Этот план работает тандемом с процессным. Процессный гарантирует, что станок настроен верно, а ITP гарантирует, что результат настройки проверен независимым контролем. В документах ITP обязательно указываются методики измерений и частота выборочных проверок.

Как这四个 типа взаимодействуют в реальности

Изолированно эти документы не работают. Представьте ситуацию: вы выпустили 100 деталей. Все соответствуют черчению (работал продуктовый план), все сделаны на правильном оборудовании (рабочий процессный план). Но склад отказывается принимать товар. Оказывается, в организационном плане стоит требование по маркировке упаковки, которого не было в инструкциях рабочих.

Синхронизация этих четырех уровней создает прозрачность. Данные с нижнего уровня (ITP) агрегируются вверх. Статистика брака поступает в отчеты руководству, влияя на стратегию (Организационный план). Если ITP показывает рост дефектов сварки, запускается анализ причин, и корректируется Процессный план.

Внедрение цифровых систем в 2026 году позволило автоматизировать эту связь. Вместо бумажек, данные стекаются из планшотов мастеров в единую базу данных ERP. Но логика связей осталась прежней: от стратегии к тактике, от тактики к контролю.

Практические ошибки при разработке

Даже понимая теорию, многие заводы натыкаются на камни преткновения. Вот три самые частые ошибки:

1. Перекос в сторону бумаги. Планы составляются ради галочки, чтобы сдать документы аудитору, а не для использования в цеху. Операторы не знают, что написано в Процессном плане.
2. Смешение уровней. Попытка прописать в продуктовой спецификации точные обороты станка. Это меняет технологию каждую секунду. В продуктовой документации должны быть ссылки на процессы, а не детали их реализации.
3. Отсутствие живого обновления. План создан пять лет назад. За это время поставщик изменил марку стали, станок переехал в другой цех, а план лежит в архиве как актуальный.

Чтобы избежать этого, внедряйте принцип «Живого документа». Каждое изменение на производстве должно запускать процедуру актуализации соответствующего плана. Иначе вы управляете процессом вчерашнего дня, пытаясь решить проблемы завтрашнего.

Заключение и дальнейшие шаги

Планы управления качеством - это скелет вашего завода. Если хребет здоров, мускулы работают правильно. Четкое разделение на четыре типа планов позволяет распределить ответственность: от генерального директора до рядового оператора. В машиностроении цена ошибки высока, поэтому надежда только на честность сотрудника недопустима. Нужна система.

Начните с аудита текущих документов. Есть ли у вас разделение между стратегией и операцией? Соответствуют ли планы контроля реальным возможностям ваших измерительных приборов? Исправление этой структуры даст мгновенный эффект на показателях выхода годной продукции.
