Представьте, что вам нужно создать сложный редуктор для промышленного станка. Раньше инженер неделями рисовал чертежи, заказывал пробную деталь, которая в итоге не подходила по размеру на 2 миллиметра, и начинал всё сначала. Сегодня этот процесс занимает часы, потому что ошибка исправляется одним кликом мышки, а не переплавкой тонны стали.
Моделирование в машиностроении - это процесс создания виртуального образа изделия, который позволяет проверить его форму, прочность и работу до того, как будет запущен настоящий станок. Это не просто красивые картинки в 3D, а сложная математическая модель, где каждый радиус и каждый болт имеют свои физические свойства.
Главное о моделировании за минуту
- Позволяет сократить время разработки изделия в 2-3 раза.
- Снижает затраты на создание физических прототипов.
- Помогает найти критические ошибки в конструкции на этапе проектирования.
- Интегрирует расчеты прочности, теплопроводности и динамики в одну систему.
Зачем вообще нужно моделирование?
Если коротко: чтобы не тратить деньги на брак. Когда вы проектируете деталь в виртуальной среде, вы можете «сломать» её тысячу раз, и это не будет стоить вам ни копейки. В реальности же один неудачный эксперимент с дорогостоящим сплавом может стоить заводу миллионов рублей.
Основная цель здесь - создать максимально точный цифровой образ. Это позволяет инженерам понять, как деталь поведет себя при температуре +200°C или под давлением в несколько тонн. Мы переходим от метода «тыка» к точному расчету. Именно так сегодня создаются современные автомобили, турбины для электростанций и даже бытовые кофемашины.
Виды моделирования: от геометрии к физике
Моделирование в индустрии - это не одна программа, а целый набор инструментов, которые решают разные задачи. Обычно их делят на три больших этапа.
Первый этап - это CAD (Computer-Aided Design). Это системы автоматизированного проектирования. Здесь инженер создает геометрию: рисует эскиз, вытягивает его в объем, добавляет отверстия и фаски. Это фактически замена старым кульманам и карандашам. Современные CAD-системы позволяют создавать параметрические модели: если вы измените диаметр одного отверстия, вся деталь автоматически перестроится под новый размер.
Второй этап - CAE (Computer-Aided Engineering). Здесь начинается настоящая магия расчетов. Инженер не просто рисует, а задает свойства материала (например, сталь 45 или титан) и прикладывает виртуальные нагрузки. С помощью CAE можно провести анализ напряжений, чтобы понять, в каком месте деталь треснет первой. Это избавляет от необходимости делать десять разных вариантов одной детали, чтобы найти самую прочную.
Третий этап - CAM (Computer-Aided Manufacturing). Эти системы переводят 3D-модель на язык, понятный станку с ЧПУ (числовым программным управлением). Программа рассчитывает траекторию движения фрезы или лазера, чтобы деталь получилась именно такой, какой её задумал проектировщик.
| Тип системы | Основная задача | Результат | Пример инструмента |
|---|---|---|---|
| CAD | Создание геометрии и чертежей | 3D-модель, чертеж | SolidWorks, AutoCAD |
| CAE | Инженерный анализ и расчеты | Карта напряжений, график износа | Ansys, SimScale |
| CAM | Подготовка к производству | G-код для станка ЧПУ | Mastercam, Fusion 360 |
Что такое цифровой двойник и чем он отличается от модели?
Часто эти понятия путают, но разница между ними огромна. Обычная 3D-модель - это как фотография объекта: она показывает, как он выглядит. Цифровой двойник (Digital Twin) - это полноценная виртуальная копия, которая живет вместе с реальным объектом.
Как это работает? На настоящий станок или двигатель навешивают десятки датчиков. Эти датчики в реальном времени передают данные в компьютер. Виртуальная модель обновляется каждую секунду: если в реальности подшипник начал перегреваться, цифровой двойник покажет это первым и предупредит инженера о скорой поломке. Это позволяет перейти от ремонта «по расписанию» к ремонту «по состоянию», что экономит компаниям колоссальные суммы на запчастях и простоях.
Методы моделирования: от простых линий к сеткам
В зависимости от задачи, инженеры используют разные способы описания объекта в компьютере.
Проволочный каркас - самый старый метод. Это просто набор линий. Он полезен для простых схем, но в современном машиностроении почти не используется как основной инструмент, так как не передает объем.
Поверхностное моделирование - здесь объект создается из «листов» или оболочек. Это незаменимо при проектировании корпусов автомобилей или самолетов, где важна идеальная обтекаемость и эстетика. Здесь работают с кривыми Безье и сложными сплайнами, чтобы добиться плавных переходов.
Солидное (твердотельное) моделирование - самый популярный метод сегодня. Программа считает деталь не как оболочку, а как цельный кусок материала с определенным объемом и массой. Это позволяет мгновенно вычислить вес изделия, его центр тяжести и момент инерции.
Типичные ошибки при моделировании
Многие думают, что если программа нарисовала деталь, значит, её можно производить. Это опасное заблуждение. Одной из самых частых ошибок является игнорирование технологичности. Например, инженер может спроектировать внутренний паз, который физически невозможно выфрезеровать никаким стандартным инструментом. В итоге модель идеальна, а на заводе её невозможно собрать.
Другая проблема - избыточная детализация. Зачем рисовать каждый винтик в огромном конвейере, если это замедляет работу компьютера в десять раз? Опытные проектировщики используют упрощенные модели для общей сборки и детальные - только для критических узлов.
Как моделирование меняет индустрию прямо сейчас

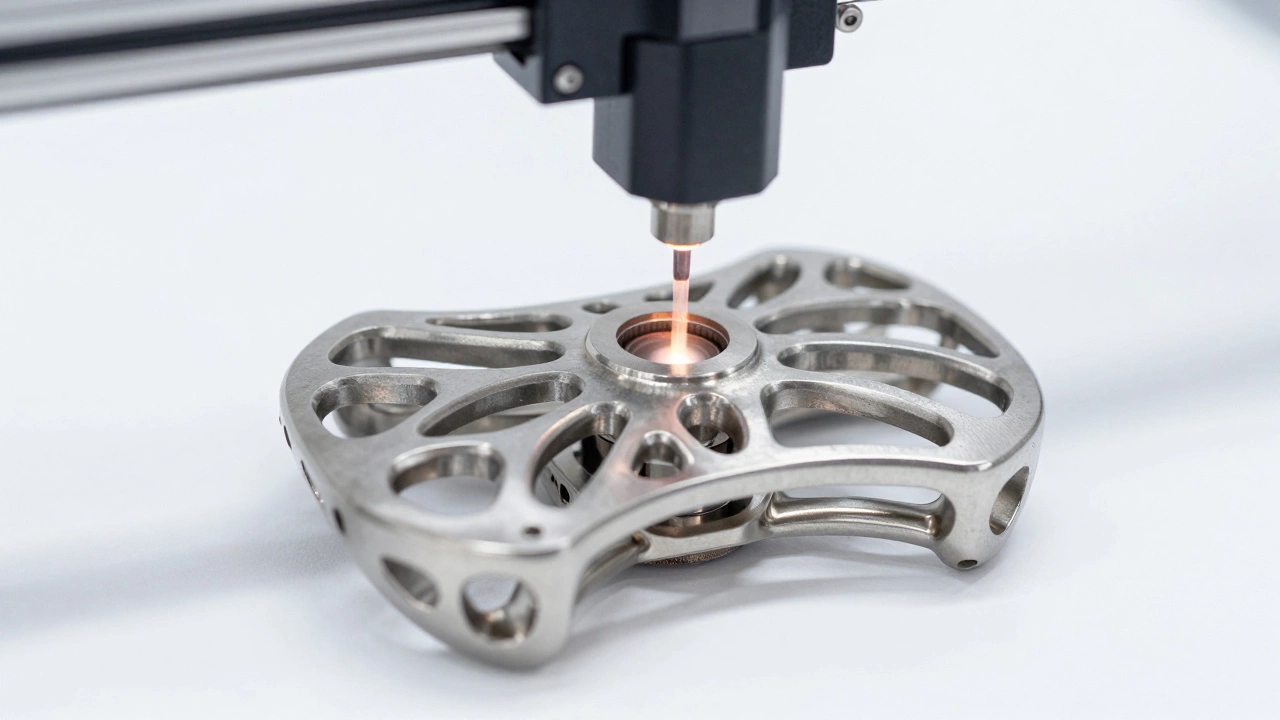

Мы видим, как классическое проектирование сливается с Аддитивными технологиностями (3D-печатью). Раньше мы моделировали деталь так, чтобы её было удобно вытачивать на станке. Теперь появляется генеративный дизайн. Вы задаете программе только точки крепления и нагрузки, а искусственный интеллект сам «выращивает» форму детали, которая выглядит как кость или ветка дерева. Такие детали часто оказываются легче и прочнее традиционных на 30-50%.
Это ведет к полной перестройке цепочки: идея $\rightarrow$ генеративный дизайн $\rightarrow$ симуляция в CAE $\rightarrow$ 3D-печать металлом. Весь цикл может занять считанные дни вместо месяцев.
Нужно ли знать высшую математику, чтобы заниматься моделированием?
Для простого рисования в CAD достаточно базовых знаний геометрии. Однако, если вы хотите заниматься CAE-анализом (расчетами прочности или тепловых потоков), вам понадобятся знания физики и основ сопромата. Программа делает расчеты сама, но именно человек должен правильно задать граничные условия, иначе результат будет бесполезным.
Какая программа лучше для новичка в машиностроении?
Для старта отлично подходят Fusion 360 или SolidWorks. Fusion 360 удобен тем, что объединяет в себе CAD, CAE и CAM в одном облачном интерфейсе. SolidWorks считается индустриальным стандартом для проектирования оборудования и механизмов благодаря огромному количеству библиотек стандартных деталей.
Может ли 3D-модель полностью заменить чертеж?
В некоторых передовых компаниях переходят на «безбумажное производство», где рабочим на станки выдают планшеты с 3D-моделью. Однако в государственных стандартах (ГОСТ) чертеж всё еще является основным юридическим документом. Модель - это инструмент создания, а чертеж - документ, фиксирующий окончательные требования к детали.
Что такое параметрическое моделирование?
Это способ создания модели, где размеры являются переменными (параметрами). Например, вы создаете параметр "Диаметр_Вала = 20мм". Если позже выяснится, что нужен вал 25мм, вы меняете одну цифру в таблице, и все связанные детали, отверстия в подшипниках и зазоры автоматически пересчитываются по всей сборке.
Как часто нужно обновлять данные цифрового двойника?
Это зависит от критичности системы. Для мониторинга температуры двигателя достаточно данных раз в несколько секунд. Но для систем управления автономными автомобилями или высокоскоростных турбин данные должны обновляться в режиме реального времени (миллисекунды), чтобы система успела среагировать на аварию до того, как она произойдет.
Что делать дальше?
Если вы только начинаете путь в этой сфере, не пытайтесь выучить все кнопки одной программы. Начните с понимания логики: сначала эскиз, потом объем, затем проверка физики. Попробуйте взять любой бытовой предмет, например, ручку или фонарик, и смоделировать его с точностью до миллиметра. Это лучший способ понять, как работают зависимости в CAD-системах.
Для тех, кто уже в теме, следующим шагом будет изучение топологической оптимизации. Это когда вы просите компьютер убрать из детали весь лишний металл там, где нет нагрузки. Это позволяет создавать невероятно легкие и прочные конструкции, которые выглядят как произведения искусства, но работают как швейцарские часы.
